تاثیر فاصله لوله به لوله بر انتقال حرارت در مبدل حرارتی لوله ای روغنی چیست؟

در حوزه فرآوری نفت و صنایع مرتبط با انرژی، مبدل های حرارتی لوله ای نفتی نقشی حیاتی و بی بدیل دارند. به عنوان یک تامین کننده قابل اعتماد مبدل حرارتی لوله ای روغن، مشاهده کرده ام که جزئیات کوچک در این دستگاه ها می تواند تأثیر زیادی بر عملکرد کلی آنها داشته باشد، یکی از مهم ترین عوامل فاصله لوله به لوله است.

آشنایی با مبانی مبدل حرارتی لوله ای روغنی

قبل از اینکه به تأثیر فاصله لوله به لوله در انتقال حرارت بپردازیم، ضروری است که یک درک مشترک از چیستی مبدل حرارتی لوله ای روغن ایجاد کنیم. مبدل حرارتی لوله‌ای روغنی وسیله‌ای است که برای انتقال گرما بین دو سیال، معمولاً یک روغن و یک خنک‌کننده دیگر یا محیط گرمایش، طراحی شده است، در حالی که آنها را جدا نگه می‌دارد. ساختار اصلی شامل یک پوسته (محفظه بیرونی) و یک دسته لوله در داخل آن است. این دو سیال از لوله ها یا از سمت پوسته عبور می کنند و گرما از طریق دیواره لوله منتقل می شود.

اهمیت فاصله لوله تا لوله

فاصله لوله به لوله به فاصله بین لوله های مجاور در بسته لوله مبدل حرارتی اشاره دارد. این جزئیات به ظاهر کم عواقب بسیار گسترده ای برای فرآیند انتقال حرارت دارد.

1. ویژگی های جریان سیال

فاصله لوله به لوله مستقیماً بر الگوی جریان سیالات داخل مبدل حرارتی تأثیر می گذارد. هنگامی که فاصله نسبتاً کوچک است، مسیرهای جریان بین لوله ها باریک می شوند. این می تواند منجر به افزایش سرعت سیال در حین عبور از این معابر، بر اساس اصل بقای جرم شود (Q = A×V، که در آن Q نرخ جریان حجمی، A سطح مقطع و V سرعت است). سرعت بالاتر می تواند تأثیر مثبتی بر انتقال حرارت داشته باشد زیرا باعث ایجاد تلاطم می شود. جریان آشفته لایه مرزی راکد نزدیک دیواره‌های لوله را مختل می‌کند و امکان اختلاط بهتر سیال و افزایش ضریب انتقال حرارت را فراهم می‌کند.

با این حال، اگر فاصله خیلی کوچک باشد، ممکن است باعث افت فشار قابل توجهی در مبدل حرارتی شود. سیال برای عبور از کانال های باریک باید بر مقاومت بیشتری غلبه کند، که می تواند انرژی بیشتری از پمپ ها یا فن های درگیر در سیستم نیاز داشته باشد. این نه تنها هزینه عملیاتی را افزایش می دهد، بلکه ممکن است حداکثر سرعت جریان قابل دستیابی را نیز محدود کند.

از طرف دیگر، زمانی که فاصله لوله تا لوله زیاد باشد، سرعت سیال کاهش می یابد. جریان ممکن است آرام‌تر شود، جایی که سیال در لایه‌های موازی با حداقل اختلاط حرکت می‌کند. جریان آرام ضریب انتقال حرارت کمتری در مقایسه با جریان آشفته دارد زیرا لایه مرزی راکد روی دیواره لوله ضخیم‌تر است و به عنوان یک عایق عمل می‌کند و فرآیند انتقال حرارت را مختل می‌کند. اما، فاصله زیاد می‌تواند افت فشار را در سراسر مبدل حرارتی کاهش دهد، که ممکن است در برخی از کاربردها که حداقل کردن قدرت پمپاژ در اولویت است، مفید باشد.

2. سطح انتقال حرارت

فاصله لوله به لوله نیز بر سطح موثر انتقال حرارت تأثیر می گذارد. فاصله کمتر اجازه می دهد تا تعداد بیشتری از لوله ها در یک حجم معین از پوسته مبدل حرارتی بسته بندی شوند. این باعث افزایش سطح کل در دسترس برای انتقال حرارت بین دو سیال می شود. طبق قانون انتقال حرارت فوریه (Q = kA(ΔT/L))، که در آن Q نرخ انتقال حرارت، k هدایت حرارتی، A مساحت سطح، ΔT اختلاف دما، و L ضخامت محیط رسانا است، با فرض ثابت ماندن سایر عوامل، یک سطح بزرگتر منجر به نرخ انتقال حرارت بالاتر می شود.

با این حال، هنگامی که لوله ها خیلی نزدیک بسته می شوند، ممکن است مناطقی در مبدل حرارتی وجود داشته باشد که انتقال حرارت در آنها کارایی کمتری داشته باشد. به عنوان مثال، منطقه بین دو لوله با فاصله نزدیک ممکن است یک اثر "سایه" را تجربه کند، جایی که سیال در این ناحیه دسترسی به منبع سرد یا گرم را کاهش می دهد و در نتیجه تبادل حرارتی کمتر موثر است.

فاصله لوله به لوله بزرگتر، تعداد لوله هایی را که می توانند در پوسته قرار دهند کاهش می دهد و سطح کلی انتقال حرارت را کاهش می دهد. با این وجود، ممکن است راندمان انتقال حرارت را در برخی از قسمت‌های مبدل حرارتی با اجازه دادن به گردش بهتر سیال در اطراف هر لوله بهبود بخشد.

مفاهیم و مثال های دنیای واقعی

در صنعت پتروشیمی،مبدل حرارتی پوسته و لوله مورد استفاده در صنعت پتروشیمیبه طور گسترده برای فرآیندهای مختلف مانند گرمایش و سرمایش نفت خام استفاده می شود. در یک پالایشگاه، طراحی بهینه فاصله لوله به لوله می تواند منجر به صرفه جویی قابل توجه در انرژی و بهره وری بالاتر شود. اگر فاصله به خوبی انتخاب شده باشد، مبدل حرارتی می تواند مقدار گرمای مورد نیاز را با انرژی کمتری برای گردش سیال منتقل کند.

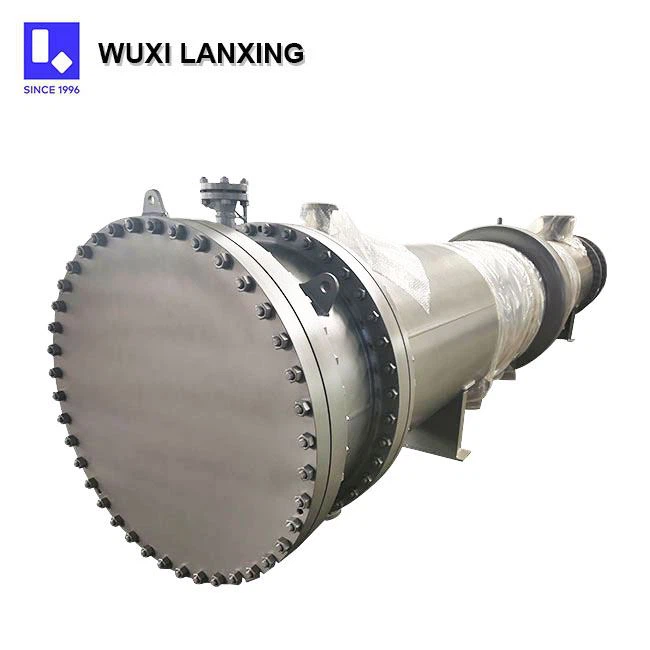

در سیستم های تبرید با استفاده ازمبدل حرارتی پوسته و لوله اواپراتور خنک‌شده با آب، فاصله لوله به لوله می تواند بر ضریب عملکرد (COP) تأثیر بگذارد. یک مبدل حرارتی با فاصله مناسب می تواند فرآیند تبخیر یا تراکم را افزایش دهد و منجر به خنک سازی کارآمدتر و مصرف انرژی کمتر شود.

بهینه سازی فاصله لوله - به - لوله

به عنوان تامین کنندهمبدل حرارتی پوسته و لوله، ما درک می کنیم که یافتن فاصله لوله به لوله بهینه یک کار پیچیده اما حیاتی است. نیاز به تعادل دقیق بین افزایش نرخ انتقال حرارت و به حداقل رساندن افت فشار دارد.

محاسبات مهندسی و شبیه سازی اغلب برای تعیین فاصله ایده آل برای یک برنامه خاص استفاده می شود. در این محاسبات عواملی مانند خواص سیالات (ویسکوزیته، چگالی، هدایت حرارتی)، دبی، سرعت انتقال حرارت مورد نظر و افت فشار مجاز را در نظر می گیرند. همچنین می توان آزمایش تجربی را برای تأیید اعتبار طراحی و انجام تنظیمات لازم انجام داد.

علاوه بر این، پیشرفت‌های فناوری، مانند دینامیک سیالات محاسباتی (CFD)، امکان پیش‌بینی دقیق جریان سیال و ویژگی‌های انتقال حرارت در مبدل حرارتی را بر اساس سناریوهای مختلف فاصله لوله به لوله فراهم کرده است. این امکان طراحی دقیق تر و کارآمدتر مبدل های حرارتی را فراهم می کند.

نتیجه گیری و فراخوان برای اقدام

فاصله لوله به لوله در یک مبدل حرارتی لوله ای روغنی تأثیر عمیقی بر انتقال حرارت، جریان سیال و عملکرد کلی سیستم دارد. به عنوان یک تامین کننده باتجربه مبدل حرارتی لوله ای نفت، ما متعهد به ارائه محصولات با کیفیت بالا با طرح های بهینه هستیم. خواه در پتروشیمی، تبرید یا هر صنعت دیگری باشید که به راه حل های انتقال حرارت کارآمد نیاز دارد، ما می توانیم به شما کمک کنیم تا مبدل حرارتی مناسب و متناسب با نیازهای خاص خود را پیدا کنید.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد مبدل های حرارتی لوله ای نفتی ما هستید یا می خواهید بحث خرید را شروع کنید، توصیه می کنیم با ما تماس بگیرید. بیایید با هم کار کنیم تا با استفاده از فناوری مبدل حرارتی برتر، آینده ای کارآمدتر و پربازده ایجاد کنیم.

مراجع

• Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم جان وایلی و پسران
• هولمن، جی پی (2009). انتقال حرارت مک گراو - هیل.
• شاه، RK، و سکولیچ، DP (2003). مبانی طراحی مبدل حرارتی جان وایلی و پسران
