مبدل حرارتی لوله U نوعی مبدل حرارتی لوله و پوسته است که متعلق به تجهیزات نفتی و شیمیایی است.
ارسال درخواستچت کنمبدل حرارتی U Tube چیست؟
مبدل حرارتی لوله U نوعی مبدل حرارتی لوله و پوسته است که متعلق به تجهیزات نفتی و شیمیایی است. این شامل بستهای از لولههای خم شده به شکل U است که معمولاً درون یک پوسته قرار میگیرد. طراحی تبادل گرما بین دو سیال را تسهیل میکند و از انتقال انرژی کارآمد بدون تماس مستقیم بین آنها اطمینان میدهد.
انتقال حرارت کارآمد:طراحی منحصر به فرد مبدل حرارتی لوله U امکان انتقال حرارت کارآمد را فراهم می کند و در نتیجه باعث بهبود بهره وری انرژی و صرفه جویی در هزینه می شود.
تطبیق پذیری:مبدل های حرارتی لوله U برای طیف وسیعی از کاربردها از جمله سیستم های HVAC، فرآیندهای صنعتی و غیره مناسب هستند.
طراحی فشرده:طراحی فشرده مبدل های حرارتی لوله U آنها را برای تاسیساتی که در آن فضا محدود است ایده آل می کند.
ماندگاری:مبدل های حرارتی لوله U ما که از مواد با کیفیت ساخته شده اند، ساخته شده اند تا در شرایط سخت عملیاتی مقاومت کنند و عملکرد طولانی مدت را ارائه دهند.
ما مبدل حرارتی برای کمپرسور هوا را مطابق با استانداردها و فرآیندهای صنعت تولید می کنیم. شرکت ما دارای یک سیستم مدیریت تولید دقیق برای اطمینان از کیفیت هر محصول است. ما از انواع چیزها پشتیبانی می کنیم، از مشاوره خوش آمدید.
شرکت ما مبدل حرارتی کمپرسور هوا را تولید و عرضه می کند. این تجهیزات با استفاده از مواد اولیه بازرسی شده با کیفیت مطابق با مشخصات صنعت و با استفاده از فناوری پیشرفته توسعه یافته است.
مبدل حرارتی ورق لوله ثابت به یک مبدل حرارتی پوسته و لوله اطلاق می شود که در آن ورق های لوله در هر دو انتهای دسته لوله به طور ثابت با جوشکاری به پوسته متصل می شوند. بعد از اینکه ورق لوله به پوسته جوش داده شد می توان از آن به عنوان فلنج نیز استفاده کرد و توسط پیچ و مهره به فلنج جعبه لوله متصل می شود.
مبدل های حرارتی تیوب باندل یک تجهیزات معمولی تبادل حرارت هستند که به دو سیال با دماهای مختلف اجازه تبادل گرما را می دهند. از طریق این تجهیزات می توان یک سیال را خنک کرد و سیال دیگر را برای رفع نیازهای مربوطه گرم کرد.
مبدل حرارتی دو لوله برای فرآیندهای تبخیر، گرمایش، تراکم و سرمایش استفاده می شود. تجهیزات لازم برای تبادل و انتقال حرارت در فرآیند تولید می باشد.
مبدل حرارتی پوسته و لوله تیتانیوم
مبدل حرارتی پوسته و لوله تیتانیوم یک دستگاه تبادل حرارتی ساخته شده از لوله های تیتانیوم با کیفیت بالا است که بخشی از گرمای سیال داغ را به سیال سرد منتقل می کند.
لوله پوسته مبدل حرارتی فولاد ضد زنگ
لوله پوسته مبدل حرارتی فولاد ضد زنگ یک مبدل حرارتی ساخته شده از مواد فولادی ضد زنگ است. مقاومت در برابر اکسیداسیون، ایمنی و بهداشت بسیار خوبی دارد و به طور گسترده در مواد غذایی، دارو، گرمایش، آب خانگی، تهویه مطبوع و سایر زمینه ها استفاده می شود.
مبدل حرارتی پوسته و لوله فولادی
مبدل حرارتی پوسته و لوله فولادی یکی از پرفروش ترین محصولات شرکت ما است. ما تجهیزات و مدیریت مدرن برای اطمینان از کیفیت محصول داریم. ما توانایی تولید محصولاتی را داریم که مطابق با استانداردهای ASME، PED، CE، JIS، IBR، MOM، DOSH، GB و سایر استانداردها باشند.
مبدل حرارتی پوسته و لوله که برای خنک کردن روغن استفاده می شود
مبدل حرارتی پوسته و لوله که برای خنکسازی روغن استفاده میشود، لولههای انتقال حرارت با راندمان بالا مقاوم در برابر خوردگی را اتخاذ میکند، که برای تقویت ضریب انتقال حرارت، به طور مؤثری اثر انتقال حرارت را بهبود میبخشد و به طور موثر عمر مفید را افزایش میدهد.
کارخانه ما
کارخانه ما مساحت 15،000 متر مربع شامل کارگاههای مدرن، مرکز آزمایش تشخیص عیب، آزمایشگاههای فیزیکی و شیمیایی، آزمایشگاههای جوش و ساختمان اداری را پوشش میدهد.
تیم حرفه ای
با 130 پرسنل حرفه ای، ما به ارائه محصولات با کارایی بالا، با کیفیت و خدمات عالی اختصاص یافته ایم.
تجهیزات تولید
انواع دستگاه های جوش، غلتک، شیرر، دستگاه خم کن، دستگاه های تشخیص اشعه ایکس، جرثقیل های مسافرتی.
تجربه غنی
تجربه بهره برداری از پروژه های حرفه ای صادرات تجارت خارجی.
فرآوری شیمیایی:در ستونهای تقطیر، راکتورهای شیمیایی و سایر واحدهایی که حفظ شرایط ایدهآل واکنش به تبادل گرمای مؤثر بستگی دارد، استفاده میشود.
صنعت پتروشیمی:در گرمایش، سرمایش و متراکم کردن عملیات های مربوط به هیدروکربن ها و سایر مواد شیمیایی در پالایشگاه ها و تاسیسات پتروشیمی استفاده می شود.
تولید برق:در نیروگاه ها برای اهداف مختلف مانند سیستم های میعانات، ژنراتورهای توربین خنک کننده و سایر روش های تبادل حرارت لازم برای تولید انرژی استفاده می شود.
سیستم های HVAC:سیستم های HVAC که در ساختمان های بزرگ و تاسیسات صنعتی برای کنترل دما و بازیابی گرما استفاده می شود، برای گرمایش، تهویه و تهویه مطبوع استفاده می شود.
غذا و نوشیدنی:در تولید نوشیدنی ها و فرآوری مواد غذایی برای فرآیندهایی مانند تبادل حرارت و پاستوریزاسیون که نیاز به کنترل دقیق دما دارند استفاده می شود.
صنعت داروسازی:در عملیات تولید برای محصولات دارویی استفاده می شود که در آن انتقال حرارت دقیق و بهداشتی برای کیفیت و ایمنی محصول ضروری است.

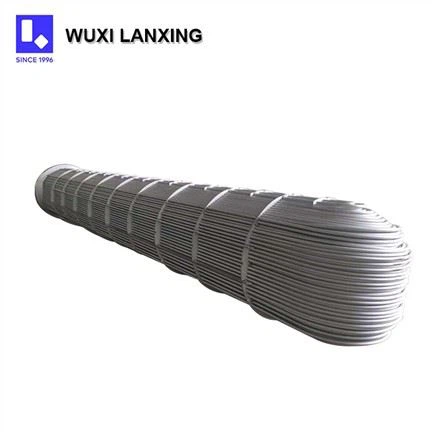

اجزای مبدل حرارتی U Tube
لوله ها:
قلب مبدل حرارتی لوله u، این لوله ها اجزای اولیه برای تبادل حرارت را تشکیل می دهند. ساخته شده از مواد طراحی شده برای مقاومت در برابر محیط های خورنده و دمای بالا، دوام عملیاتی طولانی مدت را تضمین می کند.
پوسته:
در اطراف بسته نرم افزاری لوله، پوسته پشتیبانی ساختاری و مهار جریان های سیال را فراهم می کند. طراحی آن بسته به عواملی مانند فشار، دما، و خواص سیال متفاوت است، با گزینههای مختلف از پیکربندی استوانهای تا مستطیل شکل.
ورق های لوله:
ورق های لوله که در هر دو انتهای دسته لوله قرار گرفته اند، به عنوان رابط های مهم عمل می کنند و لوله ها را در جای خود محکم می کنند و در عین حال ورود و خروج سیال را تسهیل می کنند. ساختار قوی آنها برای حفظ یکپارچگی سازه در شرایط عملیاتی بسیار مهم است.
سرصفحه ها:
این قطعات لوله ها را به لوله های ورودی و خروجی متصل می کنند و امکان یکپارچگی بدون درز را در سیستم بزرگتر فراهم می کنند. هدرها نقش مهمی در تضمین توزیع یکنواخت جریان و به حداقل رساندن افت فشار در مبدل حرارتی دارند.
بافل ها:
بافل ها که به صورت استراتژیک در داخل پوسته قرار می گیرند، الگوهای جریان سیال را برای به حداکثر رساندن تلاطم و افزایش راندمان انتقال حرارت بهینه می کنند. پیکربندی هندسی و فاصله آنها برای کاهش رکود جریان و ترویج توزیع یکنواخت طراحی شده است.
ساختارهای پشتیبانی:
ساختارهای پشتیبان که برای پایداری کلی مبدل حرارتی لوله u، تقویت و تراز مکانیکی را برای بستهبندی لوله و سایر اجزا فراهم میکنند. نصب و نگهداری صحیح این سازه ها برای قابلیت اطمینان طولانی مدت ضروری است.
عایق حرارتی:
لایههای عایق خارجی تلفات حرارتی را کاهش داده و گرادیانهای حرارتی را به حداقل میرسانند و بازده انرژی و عملکرد عملیاتی را بهینه میکنند. مواد عایق بر اساس هدایت حرارتی، سازگاری با محیط زیست و انطباق با مقررات انتخاب می شوند.
پورت های دسترسی:
پورتهای دسترسی که در مکانهای استراتژیک گنجانده شدهاند، عملیات بازرسی، نگهداری و نظافت را تسهیل میکنند. ملاحظات طراحی آنها شامل عواملی مانند اندازه، مکان و مکانیسم های آب بندی برای اطمینان از راحتی و ایمنی عملیاتی است.
تمیز کردن:مهم است که مبدل حرارتی خود را مرتباً تمیز کنید تا هرگونه کثیفی، رسوب یا زبالههایی که ممکن است روی سطح لولهها جمع شدهاند را پاک کنید. این تجمع مانع از انتقال حرارت و کاهش کارایی مبدل حرارتی می شود. از محلول های تمیز کننده شیمیایی یا ابزارهای تمیز کننده مکانیکی برای از بین بردن هرگونه تجمع استفاده کنید.
بازرسی:مهم است که به طور مرتب مبدل حرارتی U-tube را برای تشخیص آسیب یا نشت در لوله ها، واشرها یا محفظه بررسی کنید. نشت یا آسیب می تواند منجر به از دست دادن مایع و کاهش راندمان شود.
تعویض لوله ها:اگر لوله ها آسیب دیده، خورده یا نشتی دارند، باید فورا تعویض شوند. تعویض لوله ها به تکنسین های ماهر و تجهیزات تخصصی برای اطمینان از نصب صحیح لوله های جدید نیاز دارد.
تعویض واشر:واشر بین دسته لوله و محفظه ممکن است به مرور زمان فرسوده شود و نیاز به تعویض داشته باشد. اطمینان حاصل کنید که واشر جدید از مواد مناسب ساخته شده است و اندازه آن برای مبدل حرارتی مناسب است.
جریان و فشار سیال:به طور منظم جریان و فشار سیال را بررسی کنید تا مطمئن شوید مبدل حرارتی با سرعت و فشار مناسب کار می کند. کاهش سرعت جریان یا فشار ممکن است نشان دهنده مشکل مبدل حرارتی باشد.
تعمیر و نگهداری منظم:برای اطمینان از اینکه مبدل حرارتی به طور موثر کار می کند، تکنسین های واجد شرایط را ترتیب دهید تا به طور منظم مبدل حرارتی U-tube را نگهداری کنند. آنها می توانند بازرسی دقیق تری انجام دهند و هر گونه مشکل بالقوه ای را که ممکن است نیاز به توجه داشته باشد شناسایی کنند.
مبدل های حرارتی U-tube عمدتاً به دلیل پیکربندی لوله U شکل آنها با سایر انواع پوسته و لوله متفاوت است که منجر به تمایزات زیر می شود:
ساختار لوله
مبدلهای حرارتی U-tube دارای لولههایی هستند که به شکل U خم شدهاند که به ورودی و خروجی سیال در طرفین مقابل هم انتها اجازه میدهند و انبساط و انقباض آزاد را برای رفع نیازهای جبران حرارتی ممکن میسازند.
دینامیک جریان
سیالات داخلی و خارجی هر دو به صورت موازی و مخالف در مبدل های حرارتی لوله U جریان دارند.
روش های اتصال
ورق های لوله دو ردیفه معمولاً با استفاده از یک پوسته جمع کننده مایع به هم متصل می شوند، در حالی که پوسته روغن متراکم از نشت گاز (مایع) جلوگیری می کند.
ترتیب بندر
پوستههای روغن چگالشی مجهز به درگاههای خالی و تمیزکننده برای تخلیه به موقع گاز نشتشده (مایع) هستند.
گردش سیال:
مبدل های حرارتی U-tube بر اساس یک اصل ساده و در عین حال موثر برای انتقال گرما بین دو جریان سیال بدون تماس مستقیم کار می کنند. یکی از مایعات، که به عنوان سیال فرآیند شناخته می شود، از طریق لوله ها جریان می یابد، در حالی که دیگری که اغلب یک سیال مفید مانند آب یا هوا است، لوله ها را در داخل پوسته به گردش در می آورد. این آرایش امکان تبادل گرمای کارآمد را فراهم می کند و در عین حال جدایی بین دو سیال را حفظ می کند که برای جلوگیری از آلودگی یا واکنش های شیمیایی نامطلوب بسیار مهم است.
مکانیسم انتقال حرارت:
انتقال حرارت در مبدل های حرارتی U-tube عمدتاً از طریق رسانایی در سراسر دیواره لوله ها انجام می شود. همانطور که سیال فرآیند داغ از طریق لوله ها جریان می یابد، انرژی حرارتی را به مایع خنک کننده ای که در اطراف آنها جریان دارد آزاد می کند. اختلاف دما بین دو سیال، این فرآیند انتقال گرما را هدایت میکند و گرما از سیال داغتر به سیال خنکتر جریان مییابد. این مکانیسم استفاده کارآمد از انرژی و کنترل دمای مطلوب را در فرآیندهای صنعتی تضمین می کند.
ترتیب جریان مخالف یا موازی:
مبدل های حرارتی U-tube را می توان برای عملیات جریان مخالف یا جریان موازی، بسته به نیازهای خاص برنامه، پیکربندی کرد. در جریان متقابل، سیال فرآیند و سیال مفید در جهت مخالف جریان مییابند و اختلاف دما را در طول مبدل حرارتی به حداکثر میرسانند. این پیکربندی راندمان انتقال حرارت عالی را ارائه می دهد و معمولاً در برنامه هایی استفاده می شود که دستیابی به حداکثر اختلاف دما ضروری است، مانند کندانسورها و اواپراتورها. از سوی دیگر، جریان موازی شامل حرکت هر دو سیال در یک جهت است که برای کاربردهایی که حفظ دمای یکنواخت حیاتی است، مانند فرآیندهای پیش گرمایش، مفید است.
تولید آشفتگی:
اغتشاش در افزایش راندمان انتقال حرارت در مبدل های حرارتی لوله u بسیار مهم است. پیکربندی U شکل لوله ها باعث ایجاد تلاطم در جریان سیال می شود و تشکیل لایه های مرزی را مختل می کند و باعث اختلاط بهتر بین سیالات می شود. این آشفتگی ضریب انتقال حرارت همرفتی را افزایش میدهد و منجر به نرخهای بالاتر تبادل حرارت و بهبود عملکرد کلی مبدل حرارتی میشود. با به حداکثر رساندن تلاطم، مبدل های حرارتی می توانند بازده حرارتی بیشتری را در مقایسه با طرح های دیگر به دست آورند.
عملیات مستمر:
مبدل های حرارتی U-tube برای عملکرد مداوم طراحی شده اند و برای کاربردهایی که نیاز به فرآیندهای تبادل حرارت ثابت دارند مناسب هستند. این مبدل های حرارتی چه برای مقاصد گرمایش، سرمایش یا متراکم استفاده شوند، می توانند عملکرد ثابتی را در مدت زمان طولانی حفظ کنند و عملکرد بی وقفه سیستم های صنعتی را تضمین کنند.
تولید کننده حرفه ای مخازن تحت فشار و مبدل های حرارتی، Wuxi LanXing Pressure Vessel Co., Ltd. در شهر Wuxi، شرق چین واقع شده است. کارخانه ما مساحت 15،000 متر مربع شامل کارگاههای مدرن، مرکز آزمایش تشخیص عیب، آزمایشگاههای فیزیکی و شیمیایی، آزمایشگاههای جوش و ساختمان اداری را پوشش میدهد. با 130 پرسنل حرفه ای، ما به ارائه محصولات با کارایی بالا، با کیفیت و خدمات عالی اختصاص یافته ایم.
