انواع مختلف آرایش لوله در مبدل حرارتی لوله ای روغنی چیست؟

سلام! به‌عنوان تامین‌کننده مبدل‌های حرارتی لوله‌ای روغنی، از نزدیک متوجه شده‌ام که درک انواع مختلف چیدمان لوله‌ها در این سیستم‌ها چقدر مهم است. مبدل های حرارتی لوله ای نفتی در طیف وسیعی از صنایع، از نفت و گاز گرفته تا فرآوری های شیمیایی و فراتر از آن، نقش حیاتی ایفا می کنند. امروز، شما را با برخی از رایج‌ترین چیدمان‌های لوله و مزایا و معایب آنها آشنا می‌کنم.

چیدمان لوله مستقیم

بیایید با چیدمان لوله مستقیم شروع کنیم. این احتمالا ساده ترین و ساده ترین نوع است. در یک مبدل حرارتی لوله مستقیم، لوله ها به صورت خطی به موازات یکدیگر قرار می گیرند. مانند یک دسته نی است که به طور مرتب در یک صدف چیده شده اند.

یکی از بزرگترین مزایای چیدمان لوله های مستقیم، سهولت ساخت و نگهداری آنها است. از آنجایی که لوله ها مستقیم هستند، نصب، تمیز کردن و در صورت نیاز تعویض آنها نسبتاً آسان است. این می تواند در دراز مدت زمان و هزینه زیادی را ذخیره کند. همچنین، لوله‌های مستقیم معمولاً افت فشار کمتری نسبت به سایر آرایش‌ها دارند، که به این معنی است که انرژی کمتری برای عبور سیالات از طریق مبدل مورد نیاز است.

با این حال، مبدل های حرارتی لوله مستقیم محدودیت هایی دارند. آنها معمولاً در مقایسه با ترتیبات پیچیده تر، راندمان انتقال حرارت کمتری دارند. این به این دلیل است که الگوی جریان در داخل لوله ها نسبتاً ساده است و فرصت کمتری برای مخلوط کردن و انتقال موثر گرما برای سیالات وجود دارد. همچنین، اگر لوله ها رسوب یا مسدود شوند، دسترسی به آنها و تمیز کردن آنها در مقایسه با برخی از طرح های دیگر کمی دشوارتر است.

ترتیب U-Tube

بعدی چیدمان لوله U است. همانطور که از نام آن پیداست، لوله های یک مبدل حرارتی U-tube به شکل U خمیده می شوند. این طرح امکان یک چیدمان فشرده را فراهم می کند و اغلب در برنامه هایی که فضا محدود است استفاده می شود.

یکی از مزیت های اصلی مبدل های حرارتی U-tube توانایی آنها در کنترل انبساط حرارتی است. از آنجایی که لوله‌ها در یک انتها منبسط و منقبض می‌شوند، می‌توانند تغییرات دما را بدون ایجاد استرس بیش از حد بر روی مبدل تحمل کنند. این باعث می شود آنها برای کاربردهایی با اختلاف دمای بالا انتخابی عالی باشند.

یکی دیگر از مزایای این است که مبدل های حرارتی U-tube به راحتی در سمت پوسته تمیز می شوند. U شکل لوله ها امکان دسترسی خوب به داخل پوسته را فراهم می کند و حذف هر گونه زباله یا رسوبات را آسان تر می کند. در اینجا می توانید اطلاعات بیشتری در مورد مبدل های حرارتی U-tube داشته باشیدمبدل حرارتی U Tube.

اما مانند هر طراحی دیگری، اشکالاتی نیز وجود دارد. یکی از چالش های مبدل های حرارتی U-tube این است که تمیز کردن آنها در سمت لوله کمی دشوارتر است. U-bend می تواند قرار دادن ابزارهای تمیزکننده را در لوله ها سخت تر کند، به خصوص اگر لوله ها قطر کوچکی داشته باشند. همچنین، الگوی جریان در داخل لوله‌های U می‌تواند کمی پیچیده‌تر باشد که در برخی موارد می‌تواند منجر به افت فشار بیشتر شود.

چیدمان لوله حلزونی

حالا بیایید در مورد چیدمان لوله های حلزونی صحبت کنیم. در یک مبدل حرارتی لوله مارپیچ، لوله ها به شکل مارپیچی یا مارپیچی در اطراف یک هسته مرکزی پیچیده می شوند. این یک الگوی جریان منحصر به فرد ایجاد می کند که می تواند کارایی انتقال حرارت را افزایش دهد.

طراحی مارپیچ اجازه می دهد تا مسیر جریان طولانی تری برای سیالات وجود داشته باشد که به معنای زمان تماس بیشتر بین سیالات گرم و سرد است. این باعث انتقال حرارت بهتر در مقایسه با آرایش لوله مستقیم می شود. حرکت چرخشی سیالات داخل لوله های مارپیچ نیز به ترویج اختلاط کمک می کند و فرآیند انتقال حرارت را بهبود می بخشد.

یکی دیگر از مزایای مبدل های حرارتی لوله حلزونی اندازه جمع و جور آنهاست. از آنجایی که لوله ها به صورت مارپیچی پیچیده شده اند، می توانند سطح بزرگی را در فضای نسبتا کوچکی قرار دهند. این آنها را برای برنامه هایی ایده آل می کند که در آن فضا در بالاترین حد است.

با این حال، مبدل‌های حرارتی لوله مارپیچ می‌توانند در مقایسه با طرح‌های مستقیم یا لوله U گران‌تر باشند. فرآیند پیچیده سیم پیچی نیاز به تجهیزات تخصصی و نیروی کار ماهر دارد که می تواند هزینه را افزایش دهد. همچنین، تمیز کردن و نگهداری به دلیل شکل مارپیچ لوله ها می تواند کمی چالش برانگیزتر باشد.

چیدمان زمین مثلثی و مربعی

علاوه بر اشکال مختلف لوله، آرایش گام لوله ها نیز نقش مهمی در عملکرد یک مبدل حرارتی لوله ای نفت دارد. دو ترتیب رایج زمین عبارتند از گام مثلثی و مربع.

در چیدمان زمین مثلثی، لوله ها به صورت مثلثی چیده می شوند. این به چگالی لوله بالاتر اجازه می دهد، به این معنی که می توان لوله های بیشتری را در یک فضای مشخص بسته بندی کرد. چگالی لوله بالاتر معمولاً منجر به ناحیه انتقال حرارت بزرگتر می شود که راندمان انتقال حرارت مبدل را بهبود می بخشد. با این حال، ترتیبات زمین مثلثی نیز می تواند منجر به افت فشار بیشتر شود، به خصوص اگر سرعت جریان بالا باشد.

از طرف دیگر، یک آرایش مربع شکل، لوله‌ها را به صورت مربعی مرتب می‌کند. ترتیبات گام مربعی معمولاً چگالی لوله کمتری نسبت به ترتیبات زمین مثلثی دارند. این منجر به انتقال حرارت کمتر و همچنین افت فشار کمتر می شود. چیدمان زمین مربعی اغلب در کاربردهایی استفاده می شود که افت فشار کم یک نیاز حیاتی است.

انتخاب چیدمان مناسب لوله

بنابراین، چگونه آرایش لوله مناسب را برای مبدل حرارتی لوله ای روغن خود انتخاب می کنید؟ خب این به عوامل مختلفی بستگی دارد.

اول از همه، شما باید شرایط درخواست خود را در نظر بگیرید. اگر فضا محدود است، چیدمان لوله U یا مارپیچ ممکن است انتخاب خوبی باشد. اگر به طراحی ساده و آسان برای نگهداری نیاز دارید، چیدمان لوله مستقیم می تواند راه حلی باشد.

همچنین باید به الزامات انتقال حرارت فکر کنید. اگر نیاز به انتقال مقدار زیادی گرما در مدت زمان کوتاهی دارید، ممکن است آرایشی با راندمان انتقال حرارت بالا، مانند لوله مارپیچ یا آرایش زمین مثلثی، ضروری باشد.

عامل مهم دیگر خواص سیال است. آرایش لوله های مختلف می تواند ویسکوزیته سیال، سرعت جریان و دماهای مختلف را کنترل کند. برای مثال، اگر با یک سیال بسیار چسبناک سر و کار دارید، ممکن است بخواهید آرایشی را انتخاب کنید که افت فشار کمتری داشته باشد تا از مصرف بیش از حد انرژی جلوگیری شود.

نتیجه گیری

در نتیجه، درک انواع مختلف چیدمان لوله در یک مبدل حرارتی لوله‌ای روغنی برای انتخاب طرح مناسب برای کاربرد شما ضروری است. این که آیا شما به یک لوله مستقیم، لوله U، لوله مارپیچ یا یک ترتیب خاص نیاز دارید، هر کدام مزایا و معایب منحصر به فرد خود را دارند.

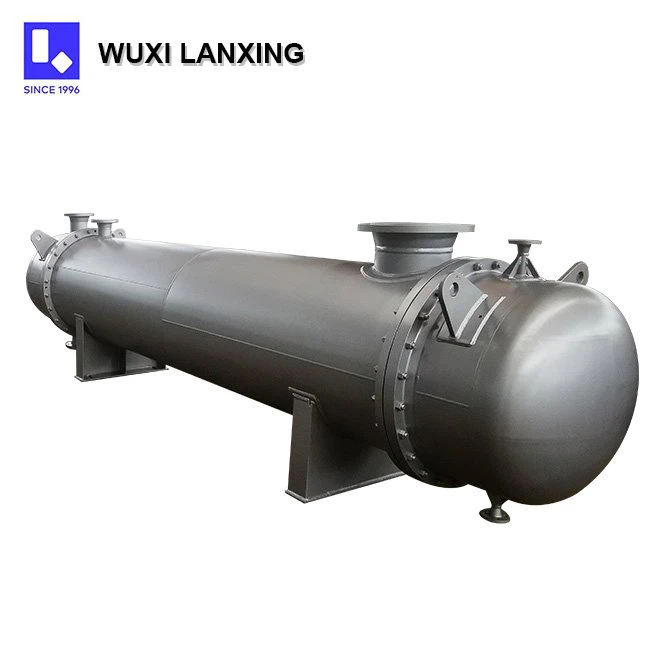

ما به عنوان تامین کننده مبدل های حرارتی لوله ای روغنی، تخصص و تجربه لازم را برای کمک به شما در انتخاب بهترین چیدمان لوله برای نیازهای خود داریم. اگر به دنبال مبدل حرارتی باکیفیت هستید، خواه یک مبدل حرارتی باشدمبدل حرارتی پوسته و لوله فولادییا الفمبدل حرارتی پوسته و لوله برای روغن، ما می توانیم راه حل مناسب را به شما ارائه دهیم. اگر سؤالی دارید یا اگر آماده شروع بحث خرید هستید، دریغ نکنید.

مراجع

• Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم جان وایلی و پسران
• شاه، RK، و سکولیچ، DP (2003). مبانی طراحی مبدل حرارتی جان وایلی و پسران
